ioBroker Energiefluss Adapter

In diesem Artikel zeige ich Dir, wie Du den Energiefluss in Deinem Smart-Home visualisieren kannst.

Viele Management-Systeme für Wechselrichter und Batteriesysteme beinhalten eine Darstellung des Energieflusses. In dieser Visualisierung wird z.B. die aktuelle PV-Leistung (Erzeugung), der Verbrauch sowie die Einspeisung visualisiert. Je nach System kann zudem noch der Zustand einer WallBox zum Laden des E-Autos oder der Zustand eines Akku-Speichers dargestellt werden. Im Artikel zeige ich euch den ioBroker Energiefluss-Adapter, welcher diese Informationen über eine eigene Datenpunkt-Konfiguration zusammenfassen und in einer konfigurierbaren Visualisierung für ioBroker VIS darstellen kann. Der Vorteil dieser Lösung liegt in einer flexibleren Darstellung, mit der auch verschiedene Hardware-Lösungen über ioBroker dargestellt werden können.

Da der Adapter zum Zeitpunkt der Artikel-Erstellung noch nicht im Adapter-Repository gelistet war, hier nun die Schritte zur Installation eines Adapters aus einer externen URL. Bitte seit damit immer grundsätzlich vorsichtig und installiert nur Adapter, die auch im ioBroker Forum besprochen und publiziert werden!

Im ersten Schritt müssen wir im Bereich Adapter den Expertenmodus aktivieren.

Nach der Aktivierung des Expertenmodus können wir im nächsten Schritt die Schaltfläche Installieren aus eigener URL aufrufen.

Verwende als URL die folgende URL des Energiefluss-Adapters:

https://github.com/SKB-CGN/ioBroker.energiefluss

Mit einem Klick auf die Schaltfläche Installieren wird der Adapter zur Liste der verfügbaren Adapter hinzufügen.

Nach der Aktualisierung der Adapter findest Du nun den Energiefluss-Adapter. Über die gelb markierte Plus-Schaltfläche kannst Du im nächsten Schritt eine Instanz des Adapters hinzufügen.

Auf der folgenden Ansicht kannst Du die Instanz automatisch oder manuell vergeben. Ich lasse das in der Regel immer auf Auto stehen.

Nach der Installation des Adapters habe ich im nächsten Schritt noch eigene Datenpunkte für die Visualisierung angelegt. Aktuell verfüge ich noch über keine PV-Anlage. Falls Du bereits die zu visualisierenden Informationen in ioBroker integriert hast, dann kannst Du diesen Punkt überspringen.

Jetzt können wir mit der Konfiguration des Energiefluss-Adapters beginnen. In der Konfiguration werden wir im ersten Schritt in den Haupteinstellungen die entsprechenden Datenpunkte für die einzelnen Bereiche hinterlegen.

Im Bereich Produktion und Nutzung wird der Datenpunkt der PV-Anlage eingetragen, welcher die aktuelle Leistung der Anlage PV-seitig darstellt. Im Datenpunkt Verbrauch wird die davon selber verwendete Leistung im Haus hinterlegt.

In der Konfiguration der öffentlichen Netzeinspeisung und Verbrauch wird die aktuelle Einspeiseleistung sowie der Netzbezug hinterlegt.

Im nächsten Bereich können wir einen evtl. vorhandenen Akku hinterlegen. Dabei kann die aktuelle Leistung des Ladezustands sowie des Entladens hinterlegt werden. In meinem Beispiel habe ich hier einen Datenpunkt für das Laden und Entladen hinterlegt. Zudem kann der Akku-Ladezustand in Prozent sowie die Gesamtkapazität hinterlegt werden.

Im nächsten Konfigurationsbereich können wir eine Wallbox sowie Informationen eines E-Autos hinterlegen.

Zudem können in der Konfiguration noch weitere Elemente wie z.B. eine Wärmepumpe hinterlegt werden. Dafür können die benutzerdefinierten Elemente entsprechend konfiguriert werden.

In der Adapter-Konfiguration stehen zudem noch umfangreiche Einstellungen für Farben, Schriftarten und den einzelnen Elemente zur Verfügung. So kann das Aussehen der Visualisierung super an die eigenen Bedürfnisse angepasst werden.

Im Bereich Sonstiges können zudem noch optionale Umrechnungen von W (Watt) in kW (Kilowatt) aktiviert werden. Zudem kann die Anzeige-Einheit sowie die Anzahl Nachkommastellen definiert werden.

Nach der Konfiguration der einzelnen Laschen können wir die Adapter-Konfiguration im nächsten Schritt speichern und die Instanz starten. In der Liste der Instanzen wird der Energiefluss-Adapter dann wie folgt dargestellt. Über die gelb markierte Schaltfläche können wir dann das Ergebnis einsehen. Der Energiefluss-Adapter stellt die erstelle Grafik unter folgender URL zur Verfügung:

http://<IP-Adresse ioBroker>:<Port ioBroker VIS>/energiefluss/index.html?instance=<Instanznummer>

Beispiel:

http://192.168.2.90:8082/energiefluss/index.html?instance=0

Im nächsten Schritt können wir dann die Grafik des Adapters auf unserer ioBroker VIS Visualisierung platzieren. Ich habe dazu das iFrame Widget verwendet. Als Quelle wird einfach der oben gezeigte Instanzlink des Energiefluss-Adapters eingefügt.

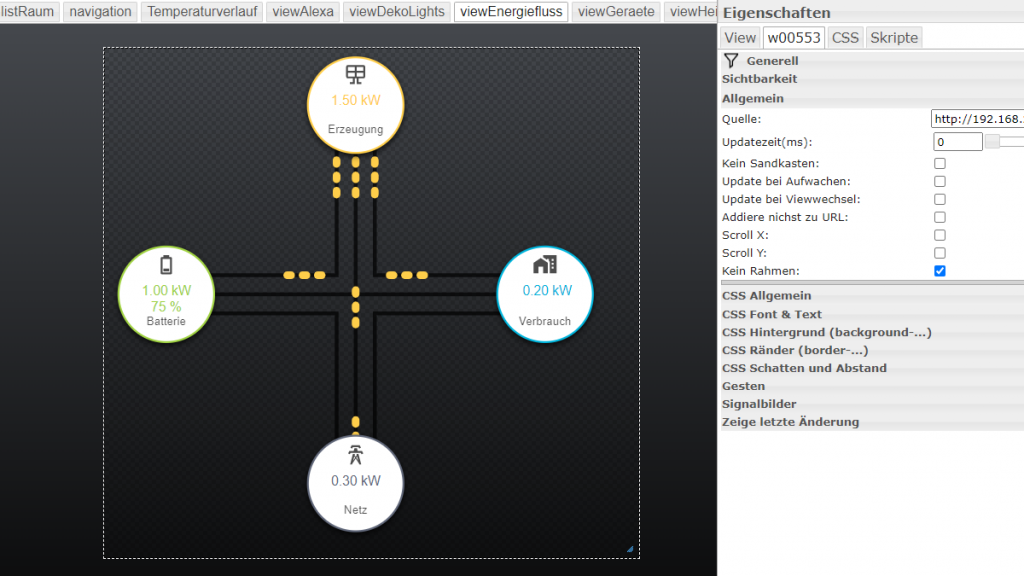

In der Visualisierung wird das Diagramm dann wie folgt dargestellt.

Ich hoffe Dir gefällt der Artikel. Über Kommentare, Anregungen oder Ideen freue ich mich wie immer.
Lass mir dazu gerne einen Kommentar unterhalb des Artikels da.
