ESP8266 – Blinkende LED

Im folgenden Artikel möchte ich zeigen, wie einfach man eine LED blinken lassen kann.

Eine LED mit einem ESP8266 blinken zu lassen ist extrem einfach, in diesem Artikel zeige ich Dir, wie man die Schaltung sowie die Programmierung dazu aufbauen kann.

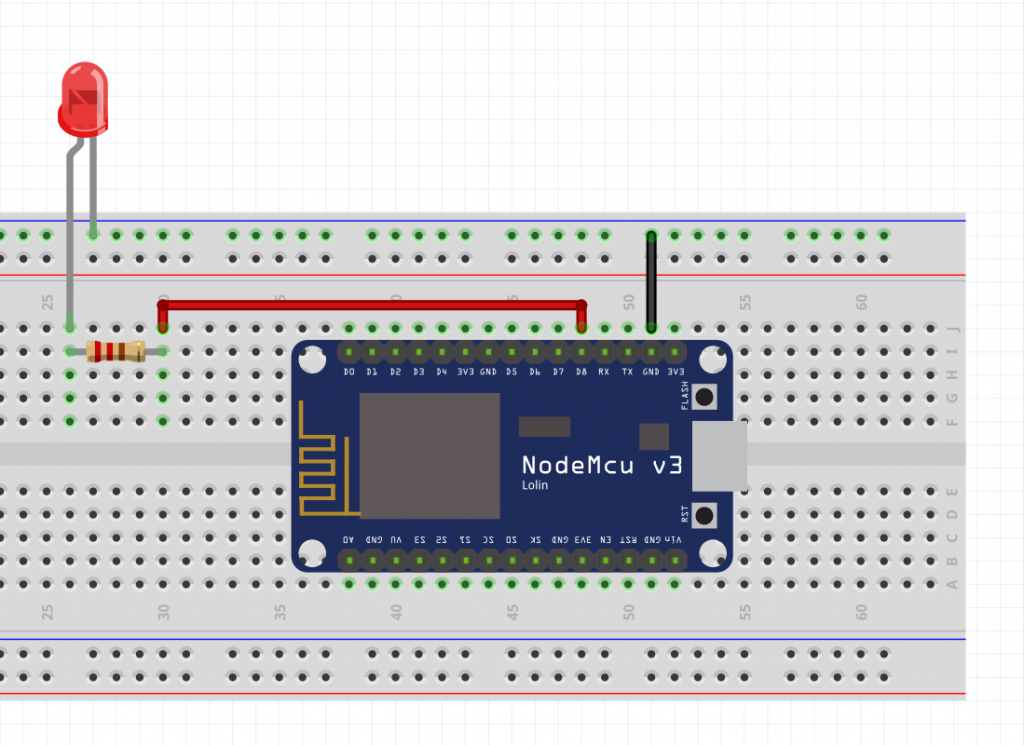

Im ersten Schritt hier ein Schaltbild. Wir schließen dazu eine normale LED (bei mir 5mm) mit Plus an D8, sowie Minus an Ground.



Im nächsten Schritt erstellen wir den Sketch:

// Pins definieren
const int ledPin = D8;

void setup()
{
  pinMode(ledPin, OUTPUT);
}

void loop()
{
  digitalWrite(ledPin,HIGH);
  delay(1000);
  digitalWrite(ledPin,LOW);
  delay(1000);
}

Im Sketch definieren wir zunächst über die Konstante ledPin die entsprechende Pin-Nummer. In der Setup-Methode stellen wir den pinMode des ledPin auf Output, da wir ja über den Sketch hier HIGH setzen. In der Loop-Methode setzen wir per digitalWrite den ledPin auf HIGH (wir schalten die LED somit ein) und warten dann eine Sekunden. Im Anschluss setzen wir den ledPin wieder auf LOW (ausschalten) und warten erneut eine Sekunde. Das war es auch schon.

Ich hoffe euch gefällt dieser Artikel. Über Kommentare unterhalb des Artikels oder per E-Mail freue ich mich wie immer 🙂
