5.4 – Grafana -Gerät/Leuchtmittel History visualisieren
In diesem Artikel zeige ich Dir, wie Du den Geräte-Status eines Leuchtmittels oder eines Gerätes darstellen kannst.
In meinem Smart-Home Dashboard in Grafana wollte ich zu Analysezwecken den Status eines Leuchtmittels der letzten 6 Stunden darstellen. Hierzu werden wir uns einen Graphen anlegen, der den Zustand mit 0 und 1 visualisiert. Bevor wir in Grafana beginnen können, werden wir aber zunächst den Datenpunkt für die Speicherung in der InfluxDB konfigurieren.
In ersten Schritt öffnen wir dazu in ioBroker die Objekt-Ansicht und klicken wir am entsprechenden Objekten auf das Werkzeug-Symbol. In meinem Fall habe ich für das Leuchtmittel wieder einen verknüpften Datenpunkt mit dem Adapter linkeddevices erstellt.
In der Datenpunkt-Konfiguration müssen wir den Datenpunkt zunächst für InfluxDB aktivieren. Wichtig ist hierbei aber, dass wir den Haken bei Nur Änderungen aufzeichnen nicht setzen. Zudem müssen wir im Feld trotzdem gleiche Werte aufzeichnen einen numerische Wert eingeben. In meinem Fall habe ich hier den Wert 120 für 2 Minuten gewählt. So wird der Datenpunkt alle zwei Minuten in die InfluxDB gespeichert.
Nach dem wir nun die Vorbereitungen abgeschlossen haben, können wir nun mit der Grafana-Konfiguration beginnen. Ich habe im ersten Schritt ein neues Panel angelegt und hier die Visualisierung auf Graph gesetzt.
Im nächsten Schritt definieren wir die Query der Visualisierung. In der Query habe ich dazu den Datenpunkt gewählt (STATE true/false) und in der SELECT Klausel die Aggregatsfunktion max() hinzugefügt. In der GROUP BY Klausel habe ich zudem den Fill auf previous gesetzt.
In den Panel-Eigenschaften habe ich die Linie aktiviert und die Breite auf 1 gesetzt.

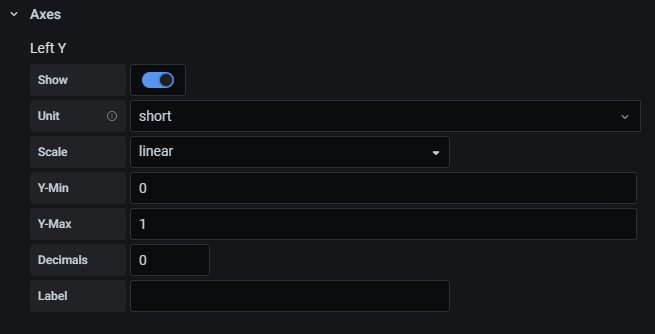

In den Achsen-Einstellungen habe ich die linke Y-Achse aktiviert und hier als minimalen Wert 0 und als maximalen Wert 1 gewählt.
Der definierte Graph zeigt jetzt den Verlauf (on/off) des definierten Leuchtmittels. Wenn der Wert 1 ist, ist das Leuchtmittel eingeschaltet, bei 0 ist es ausgeschaltet.
- 1 - Einleitung
- 1.1 - Einrichtung eines neuen Proxmox Containers
- 1.2 - Installation von InfluxDB und Integration in ioBroker
- 1.3 - Installation von Grafana
- 1.4 - Alternative Installation auf einem Raspberry Pi
- 2 - Grundlagen von Grafana
- 2.1 - Aufbau der Software
- 2.2 - Hinzufügen einer neuen Datenquelle
- 3 - Visualisierung im Dashboard
- 3.1 - Graph
- 3.2 - Stat
- 3.3 - Gauge
- 3.4 - Bar gauge
- 3.5 - Plugin - Discret Panel
- 3.6 - Plugin - Clock Panel
- 4 - Weitere Dashboard Einstellungen und Funktionen
- 4.1 - Festlegung des Zeitraums
- 4.2 - Aktualisierung des Dashboards
- 4.3 - Playlists
- 5 - Anwendungsbeispiele
- 5.1 - Dashboard für Wetterdaten
- 5.2 - Dashboard für den Stromzähler
- 5.3 - Dashboard für die Internet Geschwindigkeit
- 5.4 - Gerät/Leuchtmittel History visualisieren
- 6 - Einbindung in andere Systeme
- 6.1 - Anpassung der Grafana Konfiguration
- 6.2 - Dashboard oder Panel freigeben
- 6.3 - ioBroker VIS Integration
- 6.4 - ioBroker Jarvis Integration
- 7 - Grafana-Cloud Einführung
- 7.1 – iobroker, InfluxDB Cloud und Grafana Cloud – InfluxDB Cloud Installation
- 7.2 – iobroker, InfluxDB Cloud und Grafana Cloud – Grafana Cloud Einrichtung
- 7.3 – iobroker, InfluxDB Cloud und Grafana Cloud – Einfaches Dashboard erstellen
Ich hoffe Dir gefällt der Artikel. Über Kommentare, Anregungen oder Ideen freue ich mich wie immer 🙂
