3.3 – Grafana – Visualisierung im Dashboard – Gauge

28. Oktober 2020 Matthias Korte

In diesem Artikel werden wir uns die Visualisierung Gauge genauer ansehen.

Nach dem wir die Installation der Datenbank und Grafana-Visualisierung abgeschlossen haben, können wir nun im nächsten Kapital mit den Visualisierungsmöglichkeiten auf dem Dashboard beginnen. Ich habe das Kapitel daher zunächst in die einzelnen Visualisierungsarten unterteilt und wir werden am Ende des Kapitels dann gemeinsam eine komplette Visualisierung erstellen.

Im ersten Schritt haben wir ein neues Panel angelegt um dann ein Visualisierung hinzuzufügen. In der Visualisierungsauswahl auf der rechten Seite wählen wir dann die Visualisierung Gauge.

Im nächsten Schritt wählen wir dann im Bereich FROM des Query-Editors den Datenpunkt aus, welchen wir über InfluxDB für die Visualisierung aktiviert haben. Als Ergebnis erhalten wir dann eine Gauge Visualisierung mit dem Messwert im Mittelpunkt und einen äußeren Farb-Ring mit den definierten Schwellenwerten. Im Query-Editor entfernen wir zudem die Group-By Klausel, da wir nun einen Wert darstellen möchte. Die Vorgehensweise ist hier im Endeffekt die selbe, wie ich sie bereits für die Stat-Visualisierung gezeigt habe.

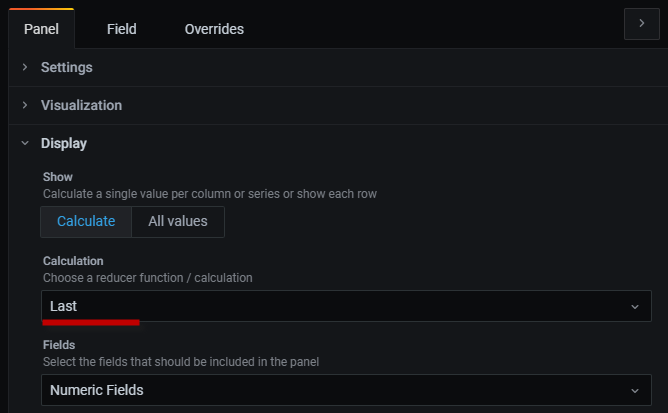

Zudem müssen wir hier auch in die Panel-Konfiguration und im Bereich Display die Calculation auf Last ändern.

Im Bereich Field können wir dann im nächsten Schritt die Schwellenwerte für die Farb-Einstellungen anpassen. Hierzu kannst Du einfach über die Schaltfläche Add threshold einen neuen Schwellenwert einfügen.

Im Dashboard wird die Visualisierung dann wie folgt dargestellt.

Über die Schaltfläche „Show threshold labels“ können wir zudem optional auch die tatsächlichen Schwellenwerte einblenden.

Wie bereits auch in der Stat Visualisierung gezeigt, habe ich hier auch die Maßeinheit (Unit) entsprechend dem Datenpunkt auf Watt gesetzt. Zudem könnten wir hier auch einen minimalen und maximalen Wert setzen. Eine Weitere Formatierungsmöglichkeit ist die Anzahl Nachkommastellen (Decimals) sowie die Bezeichnung für die Anzeige. Über die Einstellung „No Value“ kann hier der Text oder der Wert definiert werden, der angezeigt werden soll, wenn im Datenpunkt kein Wert vorhanden ist.
